福州市西湖大酒店恒壓供水控制系統
一、 系統構成框圖及原理
流量是供水系統的基本控制對象，供水流量需要隨時滿足用水流量。在供水系統中，管道中的水壓能夠充分反映供水能力與用水需求之間的關系：
若 供水流量 > 用水流量 → 管道水壓上升↑
若 供水流量 < 用水流量 → 管道水壓下降↓
若 供水流量 = 用水流量 → 管道水壓不變
所以,保持管道中的水壓恒定，就可保證該處供水能力恰好滿足用水需求，這就是恒壓供水系統所要達到的目的。

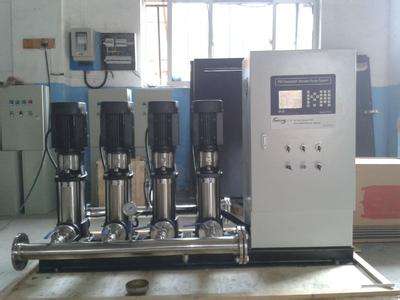

供水結構分析：
供水結構分析：
供水壓力由用戶在PID調節器上設定，同時壓力傳感器將管路的實際壓力反饋給PID調節器，經過PID算法得出的比較變量將以模擬量的形式接入到變頻器的頻率設定端，再由變頻器控制電機及水泵的轉速、最終調節水泵的輸出流量達到恒壓供水目的，滿足供水及用水平衡。
控制過程：
用水需求↑ —— 管路水壓↓—— 壓力設定值與返饋值的差值↑ —— PID輸出↑ —— 變頻器輸出頻率↑ —— 水泵電機轉速↑ —— 供水流量↑—— 管路水壓趨于穩定
系統特點：
1、 系統采用正弦新一代SINEE303系列風機水泵專用變頻器、廈門宇電AI708系列PID表，高性能的SCHNEIDER低壓電器等進口器件，防護等級高，是系統長時間可靠運行的保障。
2、系統具有全自動、手動二種控制方式，水泵具有變頻、工頻兩種運行方式。
3、變頻器具有豐富的保護功能，在開機和運行的全過程中，不斷的自動檢測潛在的故障，并在故障時，及時跳閘，保護變頻器和電機；同時顯示故障代碼，以便檢修人員排除故障。
變頻節能效益及分析：
控制過程：
用水需求↑ —— 管路水壓↓—— 壓力設定值與返饋值的差值↑ —— PID輸出↑ —— 變頻器輸出頻率↑ —— 水泵電機轉速↑ —— 供水流量↑—— 管路水壓趨于穩定
系統特點：
1、 系統采用正弦新一代SINEE303系列風機水泵專用變頻器、廈門宇電AI708系列PID表，高性能的SCHNEIDER低壓電器等進口器件，防護等級高，是系統長時間可靠運行的保障。
2、系統具有全自動、手動二種控制方式，水泵具有變頻、工頻兩種運行方式。
3、變頻器具有豐富的保護功能，在開機和運行的全過程中，不斷的自動檢測潛在的故障，并在故障時，及時跳閘，保護變頻器和電機；同時顯示故障代碼，以便檢修人員排除故障。
變頻節能效益及分析：
泵類等生產機械采用調速方法來改變其流量，能節約電功率，根據泵與流量的特性可知：
１）．流量Ｑ與電動機轉速成正比；
２）．壓頭Ｈ與電動機轉速平方成正比；
３）．所需功率Ｐ與電動機轉速立次方成正比．
根據物理學公式計算：
根據物理學公式計算：
Ｑ１／Ｑ２＝Ｎ１／Ｎ２；?。龋保龋玻剑ǎ危保危玻?；Ｐ１／Ｐ２＝（Ｎ１／Ｎ２）＾3。
(其中Ｎ表示轉速，Ｑ表示流量，Ｈ表示壓頭，Ｐ表示功率)，
由此可知：
根據變頻器變頻節能控制的實踐和經驗，變頻節能系統年平均節電率在40%左右，其節約電費：
7.5(功率)*40%(節電率)*24(小時)*30(天)*12(月)*0.50(元)
= 12960.00（元）
變頻器的投資在幾個月中就可收回，而變頻器的正常使用壽命為10年，因此經濟效益十分可觀，可謂一次投資終生受益。
