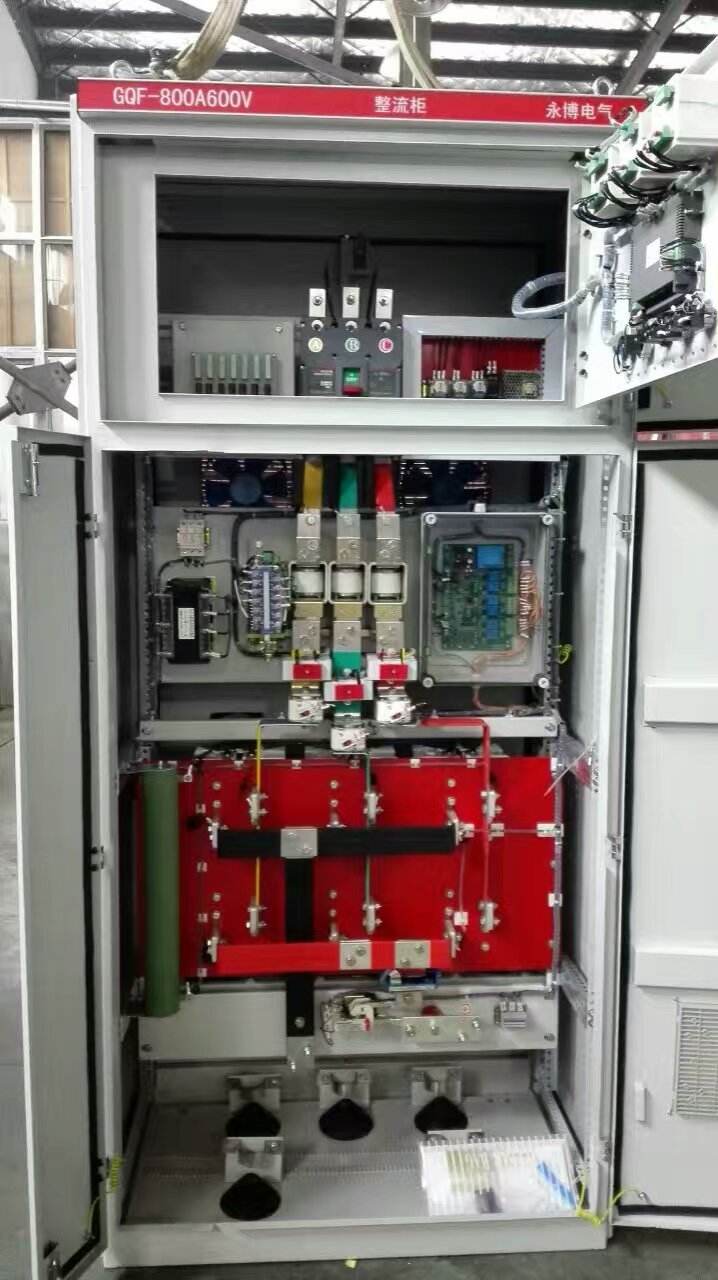

江西貴溪火力發電廠整流柜改造
整改說明：因原整流柜內部器件設備老化，存在不穩定因素，極大的影響工廠設備安全及人身安全，故作出以下改動：
將整流柜中整流器 逆變器 直流屏 刀開關 鐵芯 熔斷器 電流互感器 可控硅散熱器 同步發電機 軟啟動器 牽引電機 繼電保護裝置進行更新更換處理。
選型采用法國品牌施耐德電氣器件
為降低損耗、提高整流效率、主電路電氣連接采取了下述措施：
1、導電母排，散熱器和連接線的材質均為紫銅材料。散熱器和整流管表面鍍鎳，母排表面全部鍍錫。
2、安裝整流管和快熔的母排為擠壓成形的異形雙孔母線，孔為內齒輪形，增大了母排與冷卻水熱交換面積、有利于降低母排熱阻及 整流管和快熔的溫升。
3、一次鑄造成形的銅質散熱器，能防止?jié)B水和散熱器受壓時產生局部變形的問題，保證與整流管接觸良好、壓力均勻。散熱器進出水嘴孔徑大，水阻小，雙面冷卻，有利于提高整流管的通流能力。直流匯流母排也采用擠壓成形帶內孔的銅母線。
電壓保護簡要說明：
操作過電壓：主要由開關設備操作引起，具有隨機性，個別情況下電壓倍數過高，具有幅值高、 高頻振蕩、衰減快、持續時間短等特點。 采用氧化鋅壓敏電阻、阻容電路、快熔組成過壓吸收回路，吸收電網過電壓、操作過電壓以及雷電過電壓。
操作過電壓：主要由開關設備操作引起，具有隨機性，個別情況下電壓倍數過高，具有幅值高、 高頻振蕩、衰減快、持續時間短等特點。 采用氧化鋅壓敏電阻、阻容電路、快熔組成過壓吸收回路，吸收電網過電壓、操作過電壓以及雷電過電壓。
交流側操作過電壓都是瞬時尖峰電壓，抑制這種尖峰過電壓最有效的方法是阻容吸收。
交流側浪涌過電壓： 由于發生雷擊或從電網侵入的高電壓干擾而造成的過電壓稱為浪涌電壓。過電壓作用的時間長，能量大，無法用阻容吸收來抑制，一般采用壓敏電阻，壓敏電阻：具有正向伏安特性很陡的穩壓特性，正常過電壓時壓敏電阻沒有擊穿，漏電流很小，幾乎無損耗，與過電壓，被擊穿可通過高達數千安的放電電流，因此抑制過電壓能力很強。此外還有反應快，體積小，擊穿燒焦后必須重新更換。
